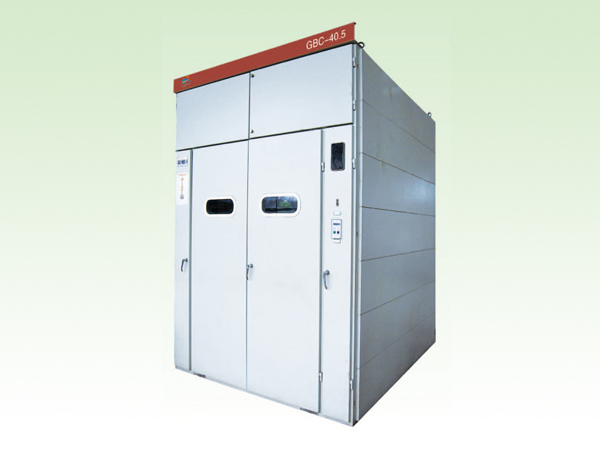

GBC-40.5移開式高壓開關設備（高低壓開關柜）

概述
     GBC-40.5型移開式高壓開關設備具有“五防”（防止誤操作斷路器，防止帶負荷推拉手車，防止帶電掛接地線，防止帶接地線送電，防止誤入帶電間隔）功能。其外形和基本性能與原型開關柜完全相同。它適用于三相交流50Hz，額定電壓40.5kV的配電系統中，作為接受和分配電能之用。該型開關柜為戶內保護型成套裝置，系不靠墻安裝。

主要特點：
     產品由柜體及手車兩大部分組成，柜的正面，柜之間及柜兩側終端均采用鋼板門或金屬封板加以保護，柜后一般為鋼網遮攔，但所用變壓器柜及聯絡母線柜的柜后下部則采用鋼板封裝，以確保安全；

     產品帶電體之間主要為空氣絕緣，各帶電體之間、相地之間的絕緣距離不小于300mm，只有個別方案柜的個別部位，其相間距離不足時才設置絕緣間隔；

     手車室底部為手車軌道，在軌道內側焊有供手車推進及拉出的定位機構板：軌道外側焊有接地觸頭片（手車通過此觸片經柜體接地），本室與上下隔離觸頭之間有絕緣隔板相隔，與柜頂主母線之間設有金屬隔板；

     為保證操作程序正確性，本型開關柜設有機械或電氣聯鎖；

     根據用途，手車共分為斷路器、三相及單相電壓互感器、避雷器、隔離、所用變壓器等六種。各種手車均有識別裝置，以保證同類型手車能夠互換，不同類型手車不能互換。

主要技術參數：
