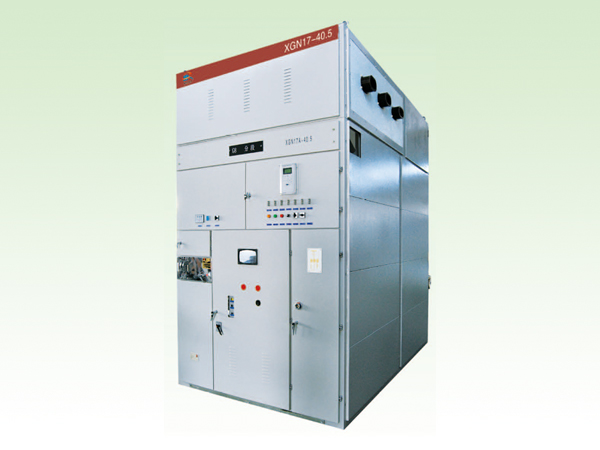

XGN17-40.5 箱型高壓金屬封閉開關設備（高低壓開關柜）

概述
      XGN17-40.5箱型高壓金屬封閉開關設備適用于三相交流50Hz，額定電壓為40.5kV的戶內電力系統中，作為發電廠、變電所等工礦企業配電室接收、分配電能之用，并對電路具有控制、保護和測量等功能，還可適用于具有頻繁操作的電力線路中。

主要特點
     主開關選用ZN12-35型真空斷路器，Cu-Cr合金觸頭材料，加工生產工藝獨特，開斷電流能力強，截流值小，耐電腐蝕，電場分布均勻，由于斷路器可靠性能高，可以大大減少停電檢修時間和次數；

     此型號開關柜為金屬封閉式結構，柜體框架為型鋼焊接，封板和門為鋼板彎制；柜內分?jǐn)嗦菲魇?、母線室、電纜室、儀表室、室與室之間均采用優質薄銅板隔開；

     斷路器位于斷路器室的中央，其傳動由桿和操作機構連接，母線室在柜體的后下部，斷電器室在柜體的前方上部，室內安裝板可安裝各種斷電器；

     所裝配的一次元件包括真空斷路器、電流互感器、熔斷器、隔離開關等均可選用大爬距產品；運行方案齊全，有母線及單母線帶旁路母線運行方式，能實現不間斷供電，可滿足全工況運行的要求；

     該柜采用空氣絕緣，其五防性能齊全，是當今固定式開關柜的柜型之一。

主要技術參數：
