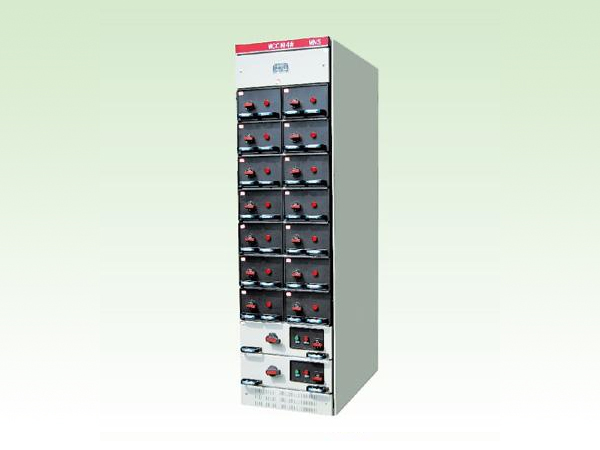

MNS 型低壓抽出式成套開關設備

概述

       該產品是由模塊化組件組裝而成的組合型開關柜，適用于三相交流50～60Hz，額定電壓 660V 及以下，額定電流 4000A 及以下的三相四線制及三相五線制電力系統。作為配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置，廣泛應用于發電廠、變電所、石油化工、冶金、廠礦企業和高層建筑等的動力配電中心和電動機控制中心。該產品符合標準 GB 7251、VDE 660、IEC 439 等標準的規定。

主要特點

       設計緊湊：以較小的空間容納較多的功能單元。

       結構件通用性強、組裝靈活。基本骨架由 C 型鋼材組裝而成，以 E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要。

       各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。

       采用標準模塊設計：具有方便緊湊、結構通用性強、組裝靈活方便、技術性能高、安全性好等特點；分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。

       采用高強度阻燃型工程塑料組件，組件的材料能防止故障電弧，有效加強了防護安全性能。

主要技術參數：
