產品概述

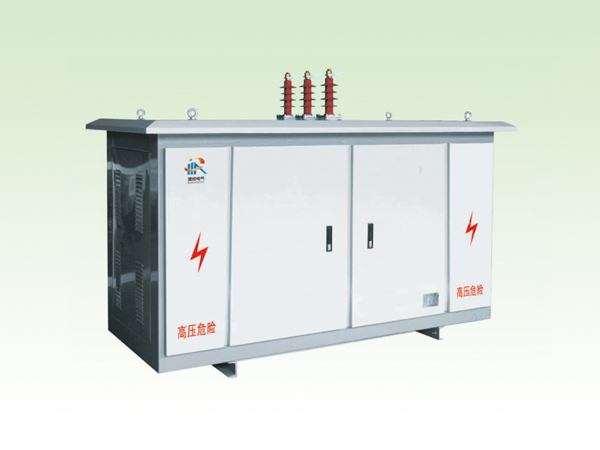

HRTBBWZ戶外柱上高壓無功自動補償裝置主要用于6kV或lOkV配電線路中，減少無功電流在配電線路中間的流動，既可彌補變電站無功補償不能對配電網起到節能降損作用的缺點，又可彌補低壓無功補償因安裝地點分散帶來的工程投資大，運行維護工作量大的缺點，可降低配電線路的損耗，改善配電網的電壓質量。該裝置主要根據線路電壓、時間、功率因數、無功功率等參數，利用微機技術控制并聯電容器（組）的投切，實現無功功率在lOkV線路上的補償。

使用條件

◎環境溫度：-45℃～45℃，24小時內平均溫度不超過35℃。

◎相對濕度：不超過90%。

◎大氣壓力：80--llOkPa。

◎海拔高度：≤2000m。（高海拔地區訂貨時請說明）

◎風速：≤35m/s。

◎安裝場所：使用地點不允許有爆炸危險的介質，周?chē)橘|(zhì)中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在。

裝置特點

◎無功自動投切智能控制器采用工業級芯片，在環境溫度為-40℃～45℃之間能正常運行；

◎采用動靜結合的補償方式，實現多級自動補償；

◎控制方式靈活，可提供五種控制方式，供用戶選擇；

◎保護功能完善，操作簡便，穩定可靠；

◎結構緊湊、安裝方便、外形美觀；

◎控制部分用分立的箱體單獨安裝，外掛在一次箱體上，抗干擾能力強，檢修安全、方便；

◎具有短距離無線通訊功能，能通過監控機實時觀察DWK的運行情況或整定參數。也可選配GPRS/CDMA遠程通訊，配合監測軟件，對多條線路的多臺設備實現區域無功的監測；

技術參數

◎電壓等級：6kV、lOkV;

◎容量：一般小于lOOOkVar;

◎分組：?jiǎn)蝿?dòng)、一靜十一動、兩動、一靜+兩動；

◎注：一靜+兩動例如：靜補50kVar+動補lOOkVar+動補200kVar，靜補50kVar長期接入電網，兩路動補采用真空接觸器投切，可實現3個容量的調節；同時提供工頻無功功率補償；

◎控制方式：電壓、時間、電壓時間、功率因數、電壓無功功率可選；

◎保護方式：具有過流保護、過壓保護、欠壓保護、缺相保護；

◎通訊方式：RS232或GPRS；

◎安裝方式：可一體式雙桿架設或分體式單桿架設。
