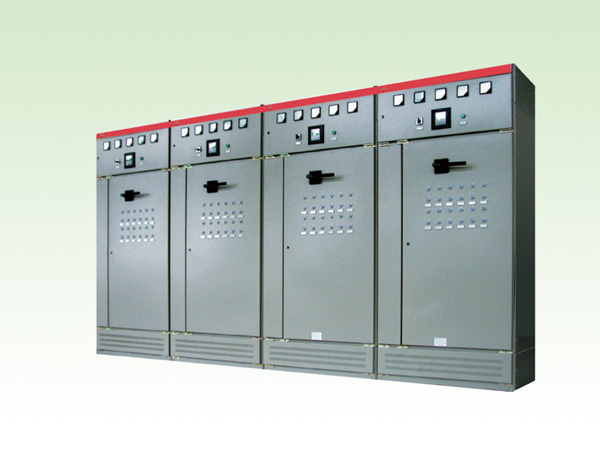

TSC低壓靜止式動態無功補償

概 述

      TSC 系列可控硅動態無功功率低壓無功動態電容補償柜采用大功率可控硅組成的無觸點開關，對多級電容器組進行快速無過渡投切，克服了傳統無功功率低壓無功動態電容補償柜因采用機械觸點燒損，對電容沖擊大等缺點。對各種負荷均能起到良好的補償效果。 TSC 型低壓無功動態電容補償柜采用的三相獨立控制技術解決了三相不平衡沖擊負荷補償。 真正實現無觸點、無火花，無燥聲。TSC 低壓無功動態電容補償柜動態響應速度快 (小于 20ms) ，節能降耗效果顯著，動態補償功率因數，具有降低損耗，穩定負載電壓，增加變壓器帶 載能力等功能，是無功功率補償領域的更新?lián)Q代產品。

工作原理

      TSC 系列低壓無功動態電容補償柜采用全智能控制、由控制器、斷路器、熔斷器、可控硅、放電電阻、電容器、電抗器、保護元件組成；控制器實時跟蹤測量負荷的功率因數，無功電流，與預先設定的給定值進行比較，動態控制投切不同組數的電容器，以保證功率因數始終滿足設定要求。整個測量執行過程在一個周波內完成(時間＜20ms)，控制器確?？煽毓柽^零觸發。確保投切電容無沖擊，無涌流，無過渡過程。既動態快速跟蹤負荷變化，又克服了傳統無功電容補償柜對電容器所產生的危害和自身固有的缺陷。

技術特征

      可就地補償，也可集中補償；

      實行三相或分相動態補償，TSC-A 型適用于對稱負載，TSC-W 型適用于不對稱負載或者沖擊性負載； 且將三相補償與分相補償集中于一體，既適用于三相平衡負載，又適用于三相不平衡負載，提高補償精度；

      實時跟蹤，動態補償無功功率，實現無沖擊，無涌流，無過渡過程投切；

      動態抑制諧波，運行安全可靠；

      降低網損和變壓器損耗，增加變壓器帶載容量；

      抑制電壓閃變；

      在外部故障或停電時自動推出，送電后自動恢復運行；

      微機控制，智能優化投切方式，實現無人值守，并具有串行通訊功能；

      實現電流過零投切，較大限度延長電容器使用壽命；

      在規定的動態響應時間內，多級補償一次到位，補償后功率因數大于 0.90。

技術要求

      控制方式采用微型計算機原理、人機對話界面，中英文菜單；

      各種顯示功能完美（過壓、欠壓、缺相、功率因素、有功電度、有功功率、無功功率、溫度、頻率、電流、電壓、諧波電壓電流棒形圖等）；

      運行保護、兩相失電時，不影響數據的采集、存儲、通訊。對過壓、欠壓、缺相、零序、溫度超限進行及時報警并做出相應動作；

      數據通訊：配有 RS485 和 RS232 接口，現場采集也可遠程采集；

      主回路采用電力半導體模塊，實現全無觸點化，控制回路采用脈沖過零觸發；

      快速動態響應，20ms 內實現動態跟蹤補償，補償后的功率因數要求達到 0.90 以上；

      無功補償輸出采用 △+Y 接法，集共補（補償三相）與分補（補償單相）于一體，既適用于三相平衡負載，又適用于三相不平衡負載；

      外部尺寸：可根椐用戶要求協商制定（寬×深×高）柜體在噴塑前均經過嚴格的酸洗、磷化等工序處理再噴塑，柜體可為 GGD 型、GCK 型、MNS 型、顏色按用戶要求。
